Поставлен для одного из наших заказчиков в г.Саратов. Изделие содержит два тиристорных регулятора ТРМ-3-ПИД-251-ЗТ-А-125 – каждый из которых трехфазный, со встроенным ПИД-регулятором температуры.
Предназначен для подключения нагрузки по схемам ”звезда” или “треугольник”, с номинальным током фазы 125 А и вводным автоматом ВА88-33. Так же имеется общий вводной автомат ВА88-35 номиналом 250 А.

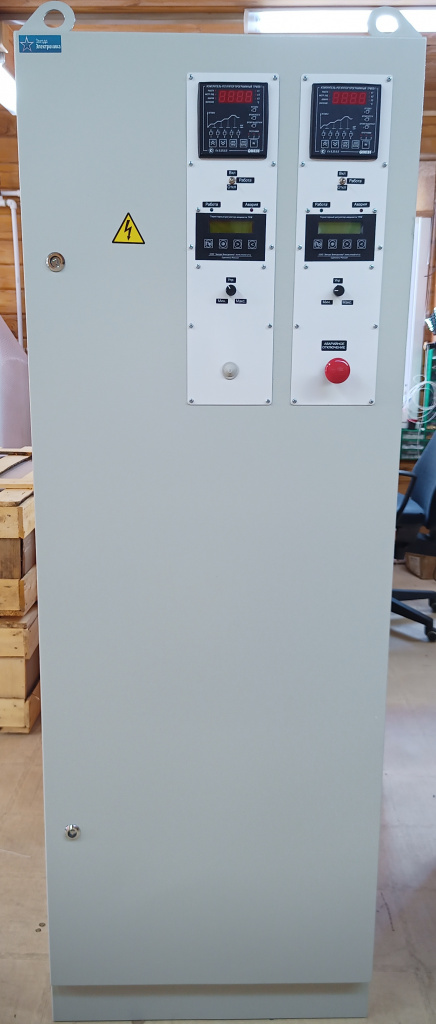

Рисунок 1 Шкаф с тиристорными регуляторами температуры 2хТРМ-ПИД251-ЗТ-А-125

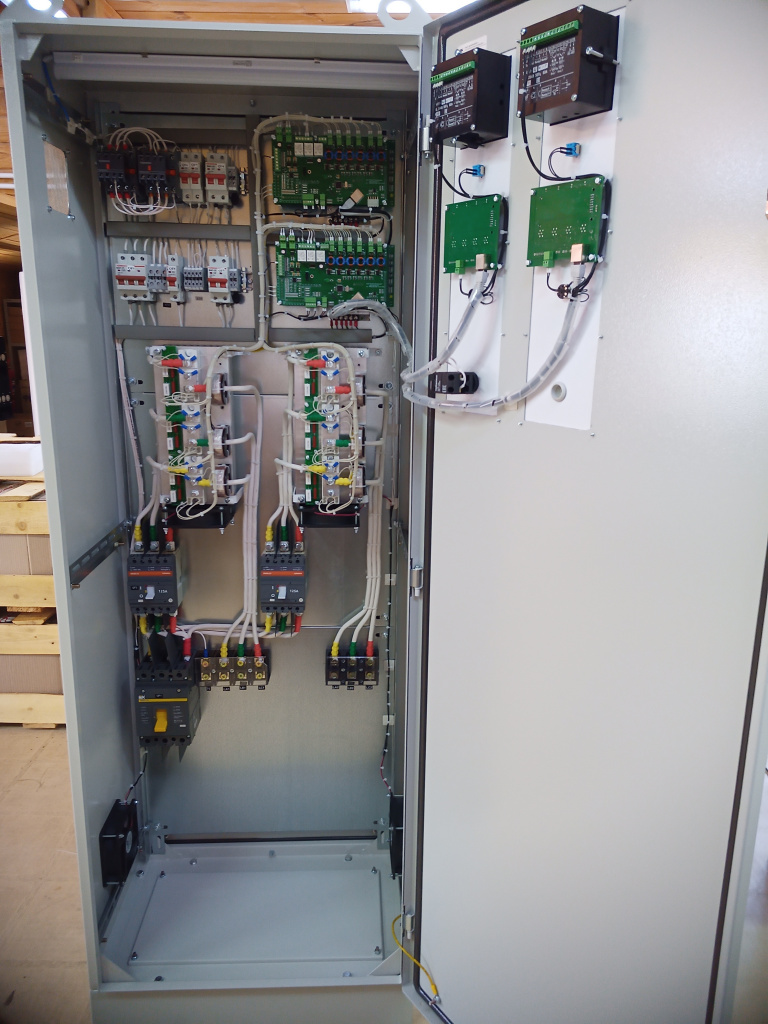

Шкаф имеет напольный конструктив размером 1600х600х400 мм; в боковых стенках снизу установлены нагнетательные вентиляторы для запуска холодного воздуха, вверху с боков – решетки для удаления теплого воздуха из шкафа.
В дверце установлены лицевые панели приборов с кнопочной клавиатурой. На дисплеях тиристорных регуляторов отображаются данные: величина сигнала задания, токи в фазах А, В, С, температура радиатора. На панели ПИД-регулятора температуры отображается задающий сигнал и измеренная температура.
Управление электрической печью происходит в автоматическом режиме: к ПИД регулятору температуры ТРМ251 подключается датчик – термосопротивление или термопара. Измеряя реальную температуру и сравнивая ее с заданной, регулятор температуры вычисляет задающее значение, необходимой для поддержания заданной температуры и сигналом 4-20 мА управляет тиристорным регулятором, который регулирует напряжение, а значит ток и мощность в нагрузке.
Регулятор ТРМ251 позволяет работать по заранее заложенным программам технолога, с помощью которых выдерживает необходимую скорость набора температуры, время выдержки на заданной температуре и темп охлаждения.
Тиристорный регулятор способен, помимо основной функции регулировки мощности, выполнять автодиагностику оборудования, определяя неисправности, например:
- обрыв нагрузки или короткое замыкание внутри тиристора;
- несимметрия токов в нагрузки – может говорить о перегорании ТЭНов или неисправности внутри самого регулятора;
- перегрев – может указывать на неисправность вентиляции шкафа, засорение вентиляционных решеток
- перегрузка или короткое замыкание – утечка тока через ТЭНы на землю, повреждения в отходящих кабелях, разрушение ТЭНов, неверное подключение нагрузки
- отсутствие фазы – нарушение электроснабжения электроустановки.
Дополнительно в шкаф установлена реверсивная схема на пускателях, с помощью которой управляют асинхронным электродвигателем подьема/опускания крышки печи. Управление осуществляется с внешнего кнопочного поста кнопками ”Вперед”, ”Назад”, ”Стоп”, при этом работа двигателя блокируется при работе любого из тиристорных регуляторов, для чего цепь управления пускателями расключена через блок контакты реле ”Работа” каждого регулятора. Эти блок-контакты подключены последовательно с катушками пускателей, поэтому при работе хотя бы одного регулятора и наличии напряжения на ТЭНах оператор не сможет поднять крышку печи. Таким образом обеспечивается защита персонала от поражения электрическим током.
Также для защиты обслуживающего персонала, предотвращения аварийных ситуаций на дверце шкафа смонтирована кнопка аварийного отключения в виде красного грибка. При ее нажатии подается напряжение на независимый расцепитель вводного автоматического выключателя, и после его срабатывания шкаф полностью обесточивается.
